頭燈校準

頭燈校準

1. 將輪胎充氣到規定壓力，並從車上卸下駕駛人、備胎和工具以外的任何負載。
2. 車輛必須設置在水平地面。

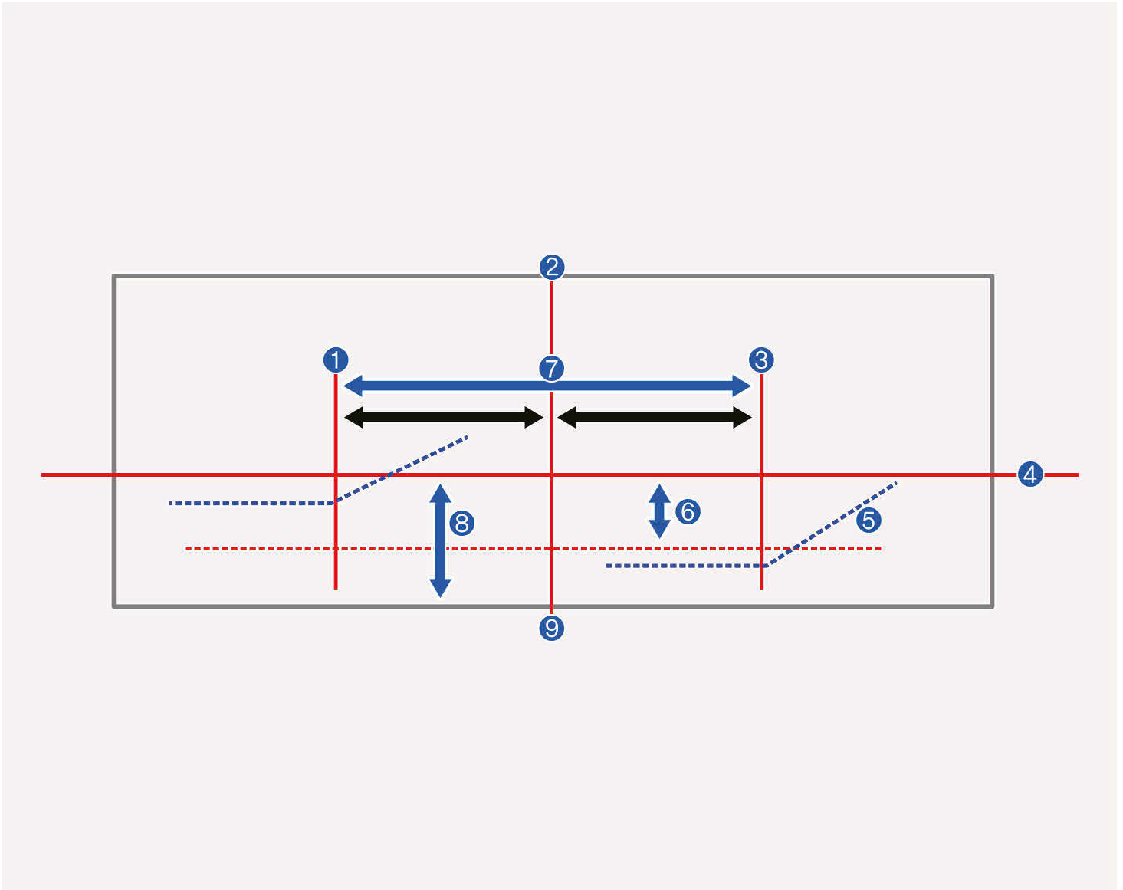

3. 在布幕劃出垂直線(通過頭燈中心的垂直線)和水平線(通過頭燈中心的水平線)。
4. 在頭燈和電瓶均正常作用下，執行頭燈校準，使最亮的部分落在水平線和垂直線上。

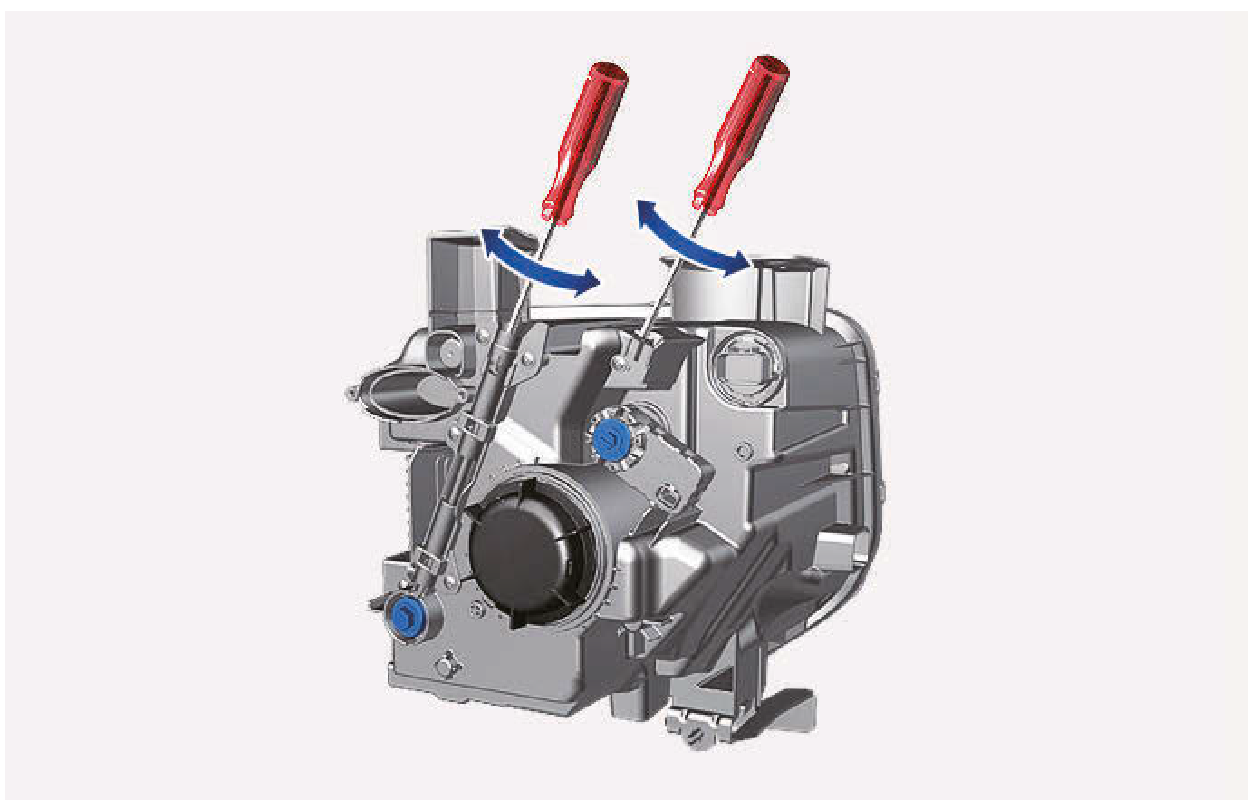

5. 欲將近光燈光束向左或向右調整時，將螺絲起子順時針或逆時針轉動。欲將近光燈光束向上或向下調整時，將螺絲起子順時針或逆時針轉動。
   欲將遠光燈光束向上或向下調整時，將螺絲起子順時針或逆時針轉動。

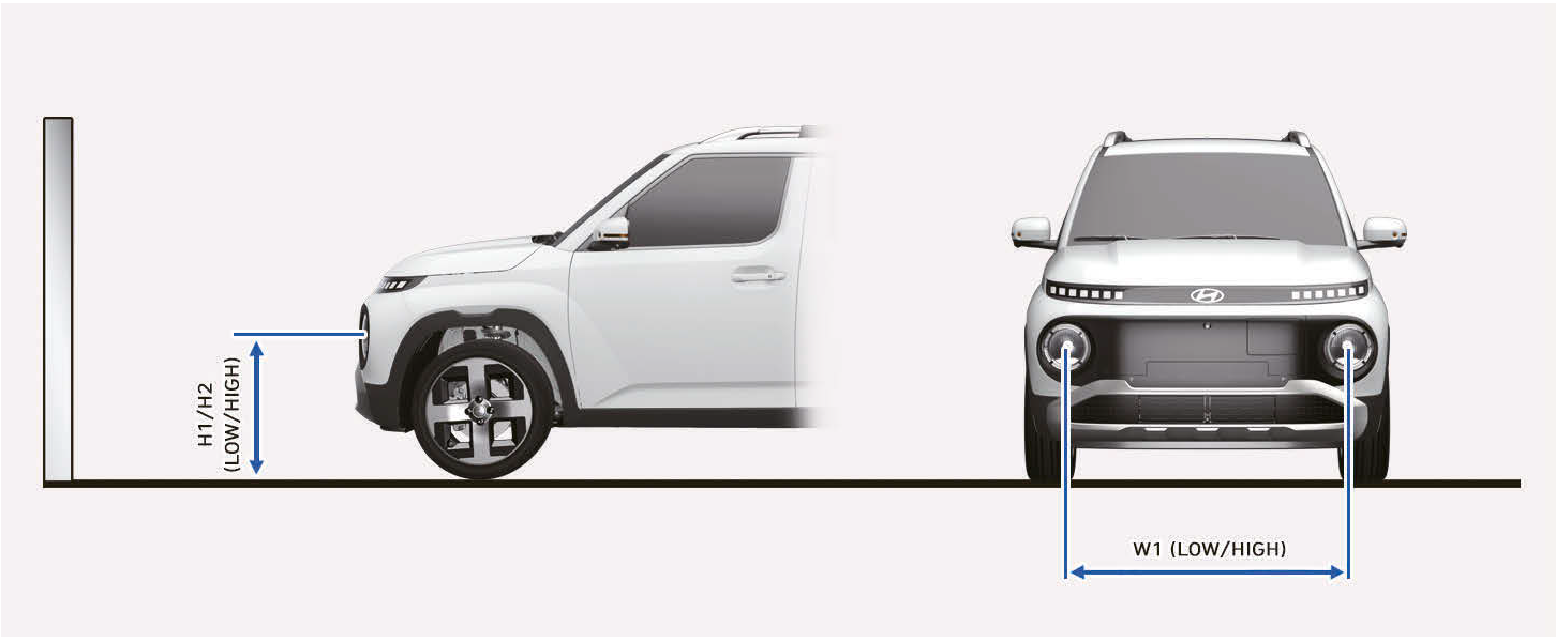

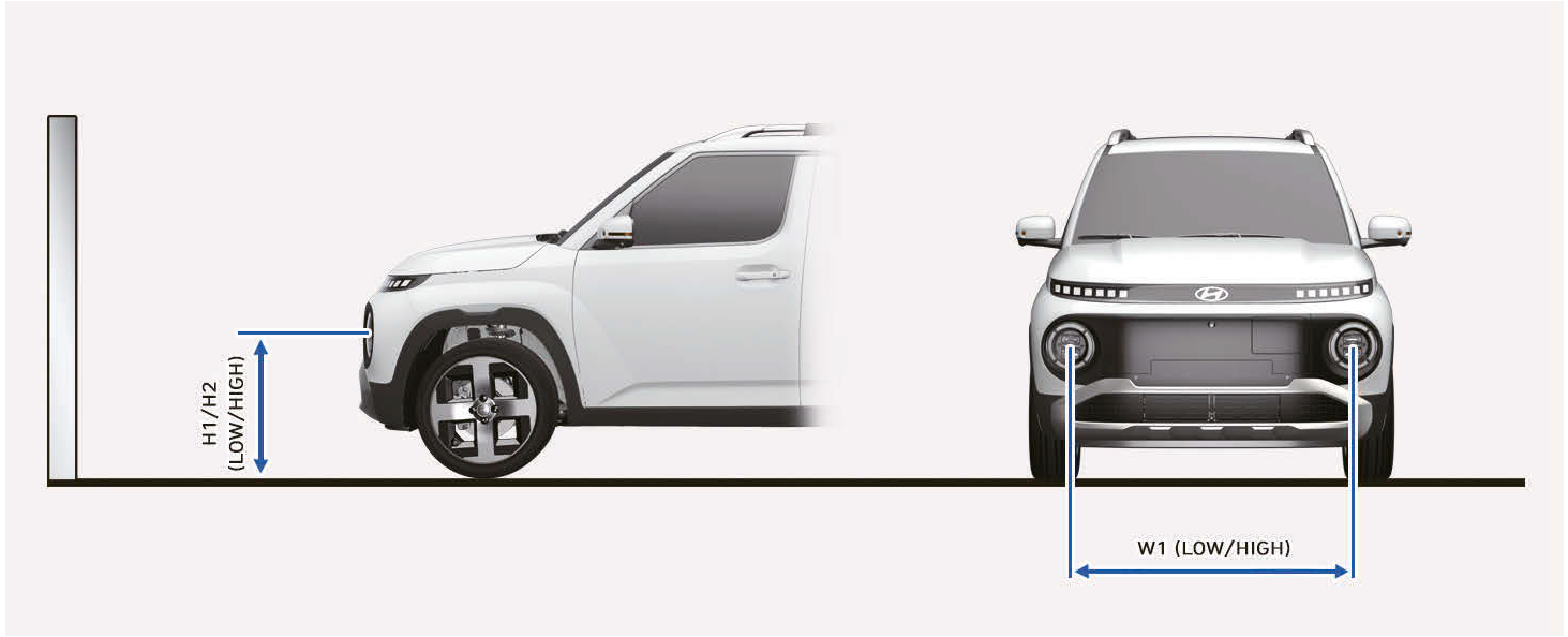

校準點

1. H1：頭燈燈泡中心和地面之間的高度(近光燈)
2. H2：頭燈燈泡中心和地面之間的高度(遠光燈)
3. W1：二個頭燈燈泡中心之間的距離(近光/遠光燈)

頭燈近光燈

1. 在無駕駛人乘坐下打開近光燈。
2. 明暗分界線必須投射在圖中所示的明暗分界線上。
3. 近光燈校準時，必須在調整水平校準後，再調整垂直校準。
4. 如果頭燈配備水平裝置，則將頭燈水平裝置開關設定在 “0” 位置。
