Hyundai 車主手冊

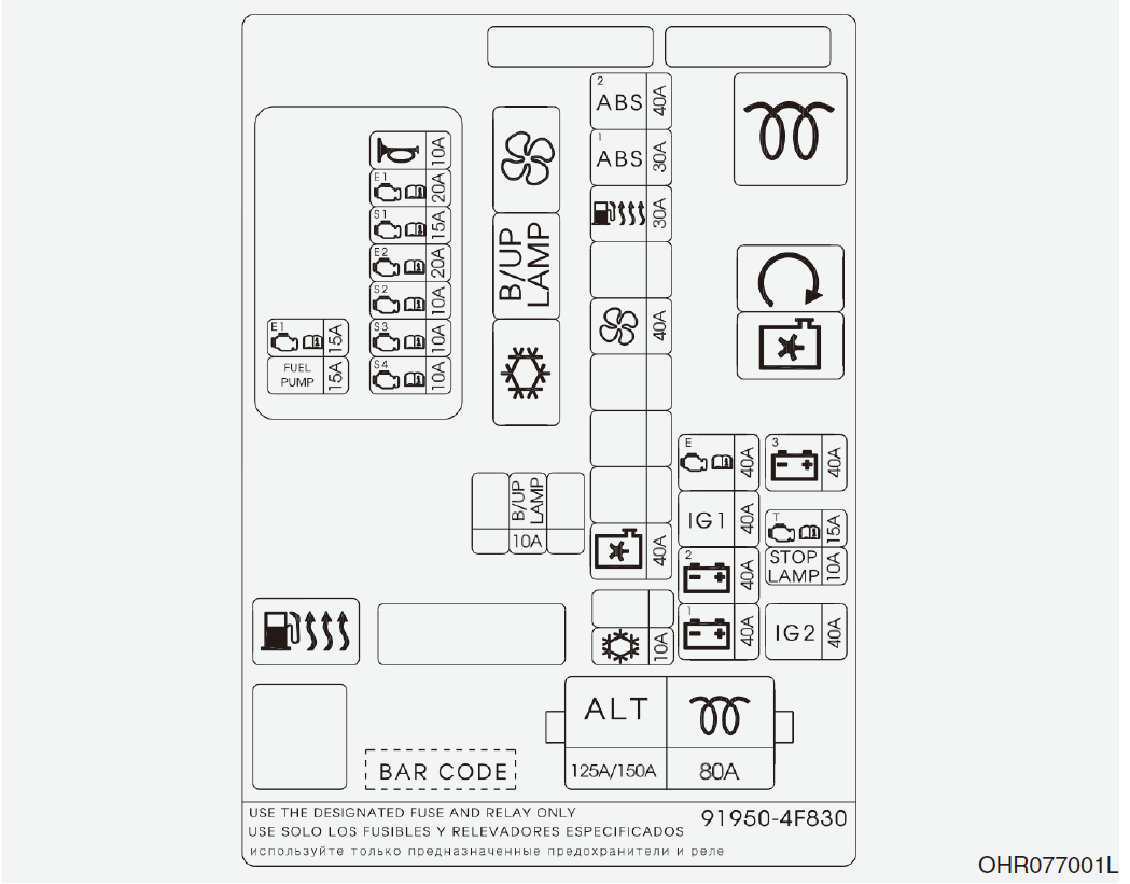

引擎室

注意

本手冊中的所有保險絲面板說明並非完全適用您的車輛。其準確性以印刷時為準。當檢查車輛的保險絲盒時，參閱保險絲盒標籤。

No.	型式	保險絲名稱	保險絲額定值	保護的線路
1	引擎室連接盒	ALT	125A/150A	保險絲 - 冷卻風扇 30A、鼓風機 40A、燃油加熱器 30A、ABS1 30A、ABS2 40A、冷氣 10A
2		GLOW	80A	預熱繼電器(EURO6)、預熱繼電器(^EURO6)
3		IG2	40A	啟動繼電器、點火開關
4		STOP LAMP	10A	煞車燈開關、煞車訊號電子模組、煞車訊號繼電器
5		TCU	15A	TCM、ATM 排檔桿開關
6		B+3	40A	儀錶板連接盒(保險絲 - 左遠光頭燈 15A、右遠光頭燈 15A、危險警告燈 15A)
7		B+1	40A	儀錶板連接盒(保險絲 - 後除霧器 30A、數位時鐘 15A、電動座椅 10A、電源接頭(保險絲 - 記憶 15A))
8		B+2	40A	儀錶板連接盒(保險絲 - 前霧燈 10A、電動窗繼電器、尾燈繼電器)
9		IG1	40A	點火開關
10		ECU	40A	EMS 連接盒(引擎控制繼電器、保險絲 - ECU1 15A、燃油泵浦 15A、喇叭 15A)
11		C/FAN RELAY	RELAY. 1	冷卻風扇 30A
12		START RELAY	RELAY. 2	IG2 40A
13		GLOW RELAY	RELAY. 3	預熱 80A (^EURO6)
14		A/CON	10A	冷氣繼電器
15		C/FAN	40A	冷卻風扇繼電器
16		BLOWER	40A	鼓風機繼電器
17		FUEL HEATER	30A	燃油加熱器繼電器
18		ABS1	30A	ABS 控制模組、ESP 控制模組
19		ABS2	40A	ABS 控制模組、ESP 控制模組
20	引擎室連接盒	B/UP LAMP	10A	儀錶板連接盒(保險絲 - TCU 15A)、[A/T]倒車燈繼電器、TCM、儀錶板連接盒(P/N 繼電器)[M/T]倒車燈開關
21		A/CON RELAY	RELAY. 4	冷氣 10A
22		B/UP LAMP RELAY	RELAY. 5	[A/T]倒車燈 10A
23		BLOWER RELAY	RELAY. 6	鼓風機 40A
24		FUEL FILTER HEATER RELAY	RELAY. 7	燃油加熱器 30A
25	EMS 連接盒	SNSR4	10A	晶片防盜器模組
26		SNSR3	10A	燃油泵浦繼電器、PTC 加熱器繼電器#1、引擎室連接盒(冷卻風扇繼電器、冷氣繼電器)
27		SNSR2	10A	電子 EGR 作動器、WGT 真空調整器、煞車燈開關
28		ECU2	20A	ECM
29		SNSR1	15A	含氧感知器#1/#2、PM 感知器
30		ECU1	20A	ECM
31		HORN	10A	喇叭繼電器
32		FUEL PUMP	15A	燃油泵浦繼電器
33		ECU1	15A	ECM

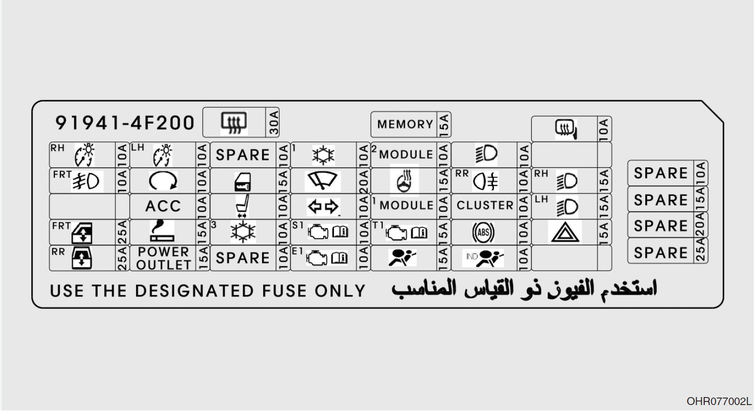

內面板

No.	保險絲名稱	保險絲額定值	保護的線路
1	TAIL LP RH	10A	右方向燈、右後燈組(尾燈)、牌照燈、接頭(JM03 - 照明)
2	FRT FOG LP	10A	前霧燈繼電器
3	FRT P/WDW	25A	接頭(JM02 - 電動窗主開關、乘客側電動窗開關)
4	RR P/WDW	25A	接頭(JM02 - 電動窗主開關、左/右後電動窗開關)
5	RR HTD	30A	後除霧器繼電器
6	TAIL LP LH	10A	左方向燈、左後燈組(尾燈)、牌照燈(雙)
7	START	10A	[A/T] P/N 繼電器、[M/T]引擎室連接盒(啟動繼電器)
8	ACC	10A	接頭(JM06 - ETACM、音響、電動車外後視鏡開關)
9	C/LIGHTER	15A	點煙器
10	POWER OUTLET	15A	電源插座
11	SPARE	10A	備用
12	DOOR LOCK	15A	車門上鎖/開鎖繼電器、駕駛側車門鎖作動器
13	P/SEAT	10A	駕駛座腰部支撐開關
14	A/CON3	10A	A/C 控制模組、鼓風機電阻器
15	SPARE	10A	備用
16	A/CON1	10A	A/C 控制模組
17	WIPER	20A	雨刷馬達、多功能開關
18	T/SIG LP	10A	危險警告燈開關、多功能開關
19	SNSR1	10A	引擎室連接盒(接頭 - 燃油濾清器加熱器繼電器、柴油濾清器、預熱繼電器單元、EGR 電磁閥)
20	ECU1	10A	引擎室連接盒(接頭 - ECM、空氣流量感知器)
21	MEMORY	15A	接頭(JM04 - 點火鑰匙孔照明和車門警告開關、室內燈(前/後)、駕駛側/乘客側車門照明燈、音響、ETACM、儀錶組、A/C 控制模組、資料連結接頭、胎壓監視模組)
22	MODULE2	10A	接頭(JM01 - 頭燈繼電器、儀錶組、ETACM、引擎室連接盒(鼓風機繼電器))
23	HTD STRG	15A	時鐘彈簧(方向盤加熱器)
24	MODULE1	10A	ETACM、胎壓監視模組、煞車燈開關、車速感知器、後駐車輔助蜂鳴器、自動燈光和光線感知器、轉向角度感知器、ESP OFF 開關、頭燈水平開關、左/右頭燈水平作動器、電子調光後視鏡
25	TCU1	15A	引擎室連接盒(保險絲 - 倒車燈)、[A/T] TCM、P/N 繼電器
26	A/BAG	15A	SRS 控制模組(IG1)
27	H/LAMP	10A	頭燈(近光)繼電器
28	RR FOG LP	10A	後霧燈繼電器
29	CLUSTER	10A	儀錶組(IG1)
30	ABS	10A	ABS 控制模組、ESP 控制模組、二極體
31	A/BAG IND	10A	儀錶組(氣囊指示燈)
32	HTD MIRR	10A	後除霧器開關、駕駛側/乘客側電動車外後視鏡
33	H/LP RH	15A	右頭燈
34	H/LP LH	15A	左頭燈
35	HAZARD	15A	危險警告燈繼電器、閃光器單元、危險警告燈開關
