頭燈光束對準調整
進行頭燈光束對準調整之前，確認下列事項。
- 將所有輪胎充氣到正確壓力。
- 將車輛停在水平地面，然後將前保險桿和後保險桿向下壓動幾次。將車輛停在距離測試牆3,000 mm處。
- 確認車輛無負載(冷卻液、機油、燃油、 備胎、千斤頂和工具除外)。
- 清潔頭燈鏡片，然後打開頭燈(近光燈)。
- 打開引擎蓋。
在光束對準測試牆上繪製垂直線(通過每個頭燈光束的中心)和水平線(通過每個頭燈光束的中心)。
然後在水平線下方30 mm處繪製一條水平平行線。

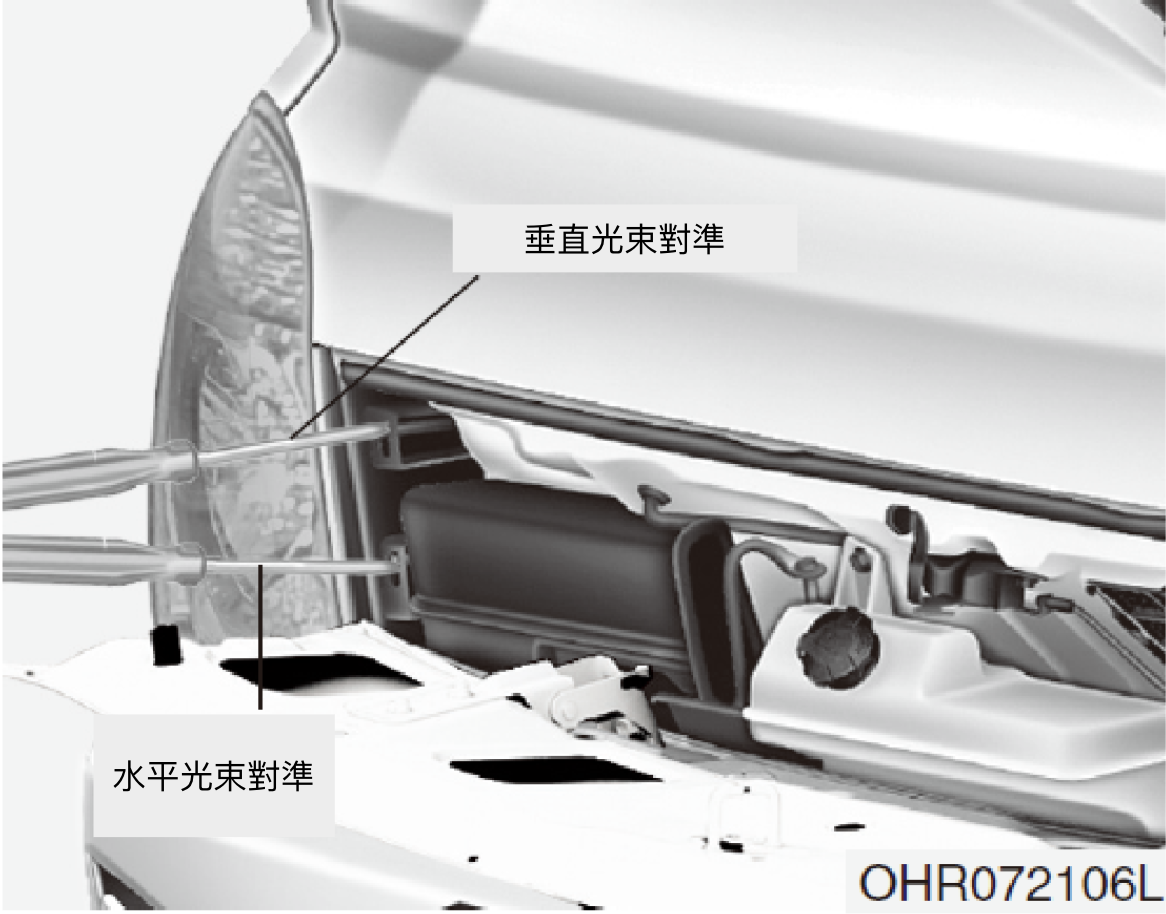

- 使用十字螺絲起子，將近光燈的明暗分界線調整到對正水平平行線 - 垂直光束對準。
- 使用十字螺絲起子，將近光燈的明暗分界線調整到對正每一條垂直線 - 水平光束對準。
頭燈總成更換之後的調整

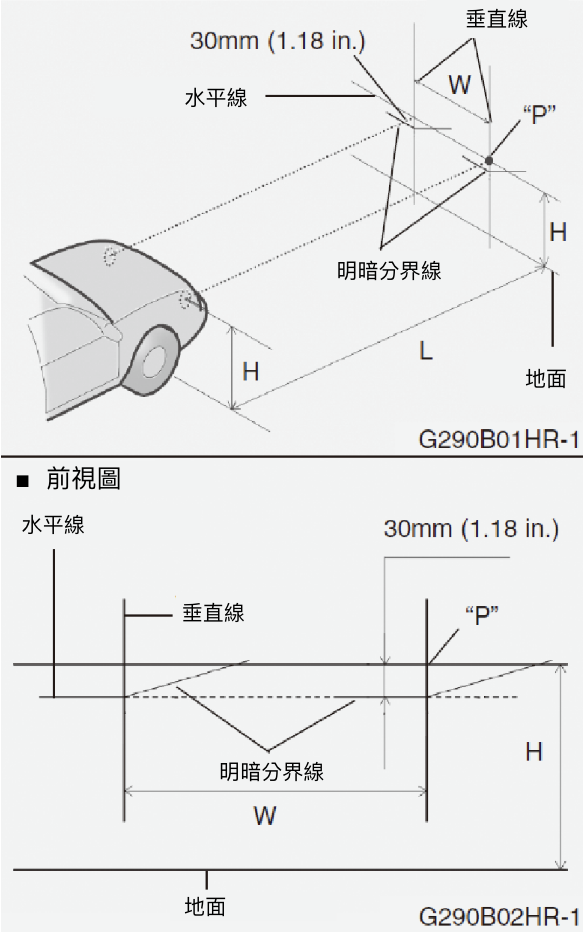

如果車輛前方的車身經過維修，且頭燈總成更換，必須使用圖中所示的光束對準測試牆檢查頭燈光束對準。打開頭燈開關。(近光燈位置)
- 調整頭燈，使燈光主軸和車身中心線平行，並和圖中所示的 “P” 點對正。
圖中的虛線表示頭燈的中心。
規格：
“H”
頭燈距離地面的水平中心線。
低貨床：815 mm
高貨床：820 mm“W”
每一個頭燈中心之間的距離：1,330 mm
“L”
頭燈和光束對準測試牆之間的距離：3,000 mm
